Audi Coupe + Nissan Silvia › Бортжурнал › Этап 1. Адаптация кузова (ч.1 — Как приварить лонжероны?)

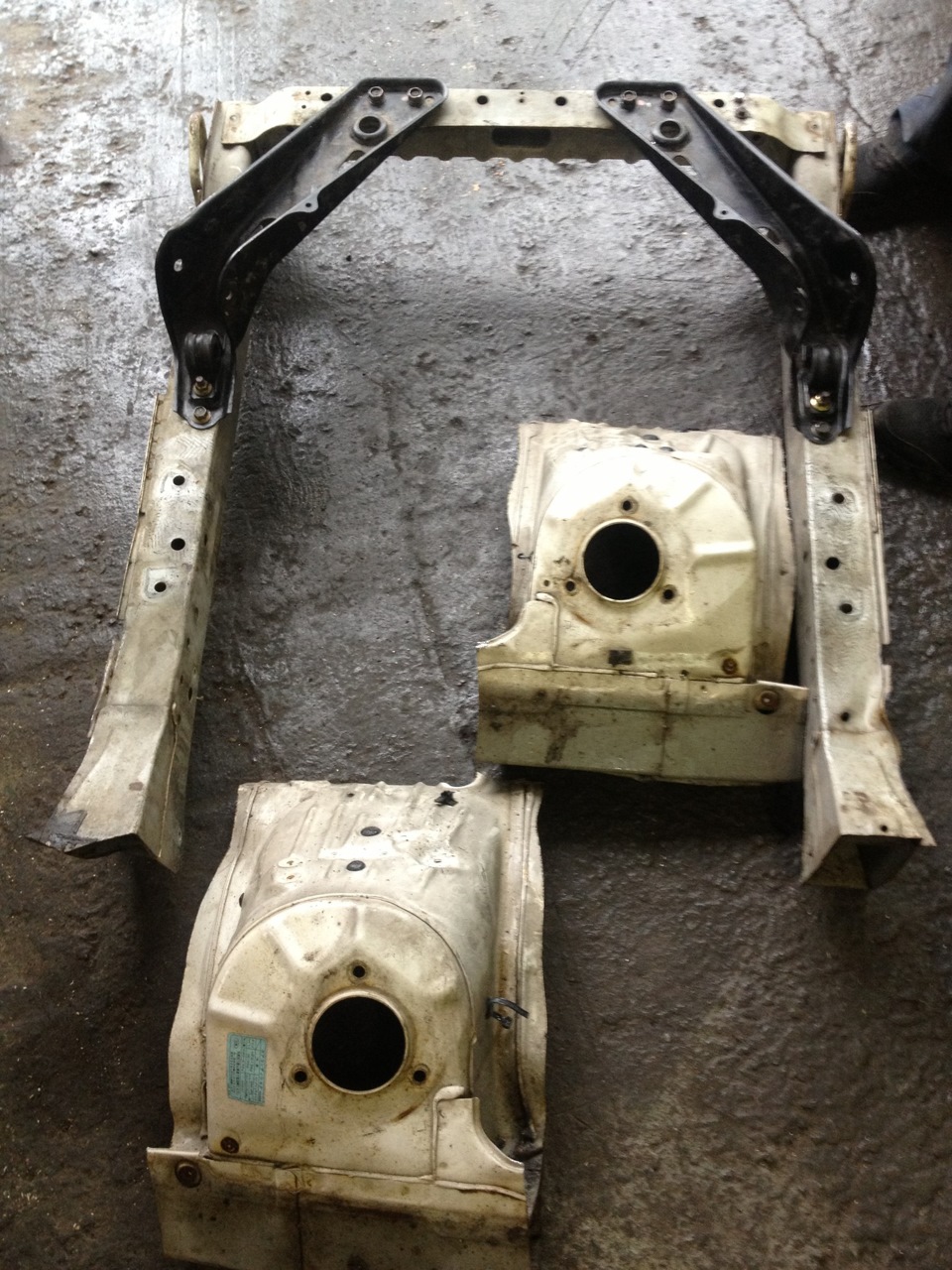

Через 2,5 недели пришла долгожданная посылочка из Владивостока. Выглядела она вот так:

Стаканы я сразу отложил в сторонку, лонжероны положил под свою машину и начал думать как это дело срастить.

Неудобства заключались в том, что лонжероны Nissan’а имеют прямую конфигурацию, а вот лонжероны Audi… Зачем так усложнять? — не понятно…

Зачем этот прогиб у основания лонжеронов, зачем это отгибание вверх и наружу после середины? так же отмечу, что соединительный шов лонжерона идёт не по внешнему краю, а по середине снизу. В общем надо было что-то думать… Положил я Nissan’овский лонжерон на домкрат, поднял его поближе к аудюшным, взля рулетку, маркер, штангенциркуль и начал всё мерить и размышлять.

Намерил и наразмышлял я следущее: внутренние грани лонжерона шире чем у ауди, а наружные уже, т.е. Ниссановский Лонжерон (далее НЛ) не будет выпирать из Аудюшного Лонжерона (далее АЛ) вправо и влево — это хорошо. Кроме того сварной шов НЛ (он у него с наружных краёв сверху) почти впритык вписывается в сварные швы АЛ (на нижних гранях, по центру) — это тоже положительный момент — не будет особого геморроя с центрированием НЛ относительно АЛ.

Но на этом хорошие новости пока закончились и начались плохие: если приваривать НЛ ничего не вырезая, к площадкам крепления аудюшного подрамника, то НЛ оказываются слишком низко и дорожный просвет будет как у внедорожника (чем выше удастся приварить НЛ — тем меньше будет дорожный просвет). Соответственно, чтоб поднять НЛ выше, в нем придётся делать вырез параболической формы под АЛ (на фото это место прям над табуреткой), причем этот вырез должен очень плотно прилегать к нижней грани АЛ + у всего этого выреза надо аккуратненько отогуть 5мм бортика наружу, чтобы приваривать не в стык, а в нахлест. (трудно объяснить на словах — если с ходу не поняли, не заморачивайтесь =D)

Но… куда деваться… взял лист картона, и начал его постепенно тяпать ножницами так, чтобы он повторял по форме нижнюю поверхность АЛ от основания до отгиба наружу. Потом, когда форма было подогнана, взял лист металла, приложил к нему этот картонный макет, обвел, прорезал по линии и начал его ровнять наждачным кругом так, чтоб не было больших зазоров между АЛ и этой железячкой. Когда макет из железячки был подогнан — приложил его к НЛ, обвёл… И молча стоял и думал: НЛ резать было как-то страшновато и не понятно было как отгибать 5 м бортика…

В этот день резать НЛ рука у меня так и не поднялась и я пошёл домой спать, оставив эту ответственную операцию на завтра.

На следующий день я пошёл в гараж уже со знанием дела, что и как нужно делать…

Источник

Замена переднего лонжерона

Лон­же­ро­ны авто­мо­би­ля пред­став­ля­ют собой несу­щие уси­лен­ные кон­струк­ции кузо­ва. На перед­ние лон­же­ро­ны кре­пят­ся дви­га­тель, под­рам­ник, дета­ли под­вес­ки, рам­ка ради­а­то­ра. Важ­но пра­виль­но осу­ще­ствить заме­ну повре­ждён­но­го лон­же­ро­на. Рас­по­ло­же­ние ново­го лон­же­ро­на долж­но быть кор­рект­ным отно­си­тель­но кон­троль­ных точек кузо­ва, а так­же свар­ные точ­ки и швы долж­ны обес­пе­чи­вать необ­хо­ди­мую проч­ность креп­ле­ния. При некор­рект­ной замене, все агре­га­ты и ком­по­нен­ты, кото­рые при­ле­га­ют к лон­же­ро­ну, будут кре­пить­ся со сме­ще­ни­ем. Ошиб­ки при замене могут при­ве­сти к повы­шен­ной виб­ра­ции дви­га­те­ля, непра­виль­но­му рас­по­ло­же­нию ради­а­то­ра охла­жде­ния, под­рам­ни­ка и дета­лей подвески.

Проч­ност­ные харак­те­ри­сти­ки лон­же­ро­на вли­я­ют на вре­мя, через кото­рое сра­ба­ты­ва­ют подуш­ки без­опас­но­сти при ава­рии. Если струк­ту­ра зна­чи­тель­но изме­не­на, то подуш­ки могут сра­бо­тать рань­ше или поз­же, что отра­зит­ся на без­опас­но­сти пас­са­жи­ров. Поэто­му важ­но вос­ста­но­вить повре­ждён­ный лон­же­рон до изна­чаль­ных пара­мет­ров и харак­те­ри­стик. Кон­струк­ция лон­же­ро­на не долж­на полу­чить­ся слиш­ком жёст­кой (по при­чине добав­ле­ния допол­ни­тель­но­го уси­ле­ния) или ослаб­лен­ной (при нека­че­ствен­ной свар­ке или силь­но­го пере­гре­ва метал­ла при сварке).

Опор­ная чаш­ка, верх­ний уси­ли­тель брыз­го­ви­ка, брыз­го­вик и ниж­ний перед­ний лон­же­рон соеди­не­ны кон­такт­ной свар­кой в еди­ную кон­струк­цию. Вся эта кон­струк­ция кре­пит­ся свар­кой к мотор­но­му щит­ку, а в неко­то­рых моде­лях авто­мо­би­лей, пере­хо­дит к дни­щу. Мож­но менять цели­ком лон­же­рон, а мож­но делать частич­ную заме­ну повре­ждён­но­го сег­мен­та лон­же­ро­на. При замене лон­же­ро­на, тре­бу­ет­ся высвер­ли­ва­ние точек свар­ки при­ле­га­ю­щих к лон­же­ро­ну пане­лей, для его отделения.

Авто­про­из­во­ди­те­ли в спе­ци­аль­ных руко­вод­ствах дают реко­мен­да­ции по пол­ной или частич­ной замене лон­же­ро­нов. Там опи­сы­ва­ет­ся, где делать срез, где рас­по­ла­га­ют­ся точ­ки кон­такт­ной свар­ки, а так­же даёт­ся рас­сто­я­ние меж­ду кон­троль­ны­ми точ­ка­ми, кото­рые необ­хо­ди­мы для пра­виль­ной уста­нов­ки ново­го лон­же­ро­на. При замене перед­не­го лон­же­ро­на будет луч­ше иметь такую информацию.

В каких случаях нужно менять лонжерон?

Реше­ние по ремон­ту или замене лон­же­ро­на при­ни­ма­ет­ся исхо­дя из сте­пе­ни его повре­жде­ния. Чаще все­го лон­же­ро­ны повре­жда­ют­ся во вре­мя ава­рии. Кро­ме это­го при­чи­ной частич­ной или пол­ной заме­ны может быть кор­ро­зия, а так­же появ­ле­ние тре­щин в про­цес­се экс­плу­а­та­ции автомобиля.

Если повре­жде­ние после ава­рии плав­ное, без ост­рых углов, то лон­же­рон под­ле­жит ремон­ту, если повре­жде­ние име­ет ост­рые углы (жим­ки с углом менее 90 гра­ду­сов) на неболь­шой пло­ща­ди, тре­щи­ны, раз­ры­вы или кор­ро­зию, кото­рые слож­но убрать после вытя­ги­ва­ния, то лон­же­рон нуж­но частич­но или пол­но­стью менять. Струк­ту­ра метал­ла лон­же­ро­на при таких повре­жде­ни­ях изме­ня­ет­ся, как и его характеристики.

Лон­же­ро­ны со зна­чи­тель­ным повре­жде­ни­ем, сде­лан­ные из ста­ли уль­т­ра-высо­кой проч­но­сти (UHSS-Ultra High Strenth Steel) чаще все­го под­ле­жат замене, так как их очень слож­но или не воз­мож­но отре­мон­ти­ро­вать. Нагрев зна­чи­тель­но ослаб­ля­ет проч­ность такой стали.

Подготовка к замене лонжерона:

Для полной замены переднего лонжерона нужно:

Частичная замена лонжерона:

Чаще все­го доста­точ­но осу­ще­ствить частич­ную заме­ну лонжерона.

Частич­ная заме­на пред­по­ла­га­ет вытя­ги­ва­ние лон­же­ро­на до пер­во­на­чаль­ных пара­мет­ров, выре­за­ние и заме­ну толь­ко повре­ждён­ной части лон­же­ро­на. Это целе­со­об­раз­но, так как в про­цес­се ремон­та не затра­ги­ва­ют­ся завод­ские точ­ки свар­ки и гер­ме­тик в непо­вре­ждён­ной зоне. Частич­ная заме­на лон­же­ро­на долж­на про­из­во­дить­ся толь­ко в реко­мен­до­ван­ных про­из­во­ди­те­лем местах. Непра­виль­ная заме­на повли­я­ет на поте­рю жёст­ко­сти и проч­но­сти авто­мо­би­ля при аварии.

Зона сты­ков­ки двух частей лон­же­ро­на долж­на быть хоро­шо доступ­на со всех сто­рон для фор­ми­ро­ва­ния свар­но­го шва. Область сты­ков­ки долж­на быть доступ­на для даль­ней­шей защи­ты от коррозии.

Нуж­но сре­зать повре­ждён­ную часть немно­го даль­ше, чем нуж­но. Это необ­хо­ди­мо при соеди­не­нии вна­хлёст, а так­же, что­бы было удоб­нее под­рав­нять зону сты­ков­ки после сре­за­ния дефор­ми­ро­ван­ной части.

На малень­ких авто­мо­би­лях может быть про­бле­ма­тич­ной частич­ная заме­на лон­же­ро­на, по при­чине его малень­ко­го раз­ме­ра и отсут­ствия для это­го места.

Итак, для частич­ной заме­ны перед­не­го лон­же­ро­на нужно:

Места, в кото­рых нель­зя резать лон­же­рон при замене

Зоны запла­ни­ро­ван­но­го смя­тия и усилители

Зоны запла­ни­ро­ван­но­го смя­тия могут рас­по­ла­гать­ся до, после или меж­ду уси­ле­ни­я­ми, нахо­дя­щи­ми­ся внут­ри лон­же­ро­на. Это обла­сти, где кон­струк­ция спе­ци­аль­но ослаб­ле­на, для смя­тия во вре­мя ава­рии и гаше­ния уда­ра. Обыч­но, такую область мож­но опре­де­лить по спе­ци­аль­ным выемкам.

Уси­ле­ния же про­ти­во­сто­ят сги­ба­нию и при­да­ют проч­ность лонжерону.

Нуж­но сохра­нять зоны запла­ни­ро­ван­но­го смя­тия и зоны повы­шен­ной жёст­ко­сти при частич­ной замене лонжерона.

На неко­то­рых совре­мен­ных авто­мо­би­лях (к при­ме­ру, Porsche Cayenne и VW Touareg) зоны запла­ни­ро­ван­но­го смя­тия могут не иметь харак­тер­ных выемок на лон­же­ро­нах. Раз­ная проч­ность отдель­ных сег­мен­тов лон­же­ро­нов в таких слу­ча­ях дости­га­ет­ся тех­но­ло­ги­ей лазер­ной свар­ки встык метал­лов раз­ной тол­щи­ны или раз­ной проч­но­сти. Могут быть исполь­зо­ва­ны даже раз­ные метал­лы, соеди­нён­ные вме­сте лазе­ром. Таким обра­зом, сег­мент, где долж­но про­изой­ти смя­тие лон­же­ро­на для гаше­ния энер­гии уда­ра, име­ет менее проч­ный металл.

В лон­же­ро­нах с лазер­ной свар­кой метал­лов раз­ной проч­но­сти при ава­рии сми­на­ет­ся металл, име­ю­щий мень­шую проч­ность. Более проч­ная часть оста­ёт­ся целой.

Так­же, отдель­ные сег­мен­ты лон­же­ро­на могут иметь более проч­ные сег­мен­ты, выпол­ня­ю­щие роль уси­ле­ния. Эти сег­мен­ты сва­ри­ва­ют­ся лазе­ром встык. Окра­шен­ный лон­же­рон может выгля­деть совер­шен­но ров­ным, без визу­аль­ных при­зна­ков соеди­не­ния раз­ных сег­мен­тов воеди­но. Если счи­стить крас­ку, то мож­но обна­ру­жить глад­кий шов. Таким обра­зом, при ава­рии сми­на­ет­ся сег­мент с менее проч­ным метал­лом, рас­по­ло­жен­ный спе­ре­ди, а осталь­ная часть лон­же­ро­на оста­ёт­ся целой. Для сохра­не­ния завод­ских харак­те­ри­стик таких лон­же­ро­на при частич­ной замене, луч­ше сле­до­вать руко­вод­ству по ремон­ту, где ука­зы­ва­ют­ся в каких местах луч­ше делать замену.

Типы соеди­не­ний при частич­ной замене перед­не­го лонжерона:

Если металл лон­же­ро­на име­ет доста­точ­ную тол­щи­ну, то мож­но под­го­то­вить край остат­ка лон­же­ро­на, сто­чив его под углом 45 гра­ду­сов, для даль­ней­ше­го соеди­не­ния с новой частью лонжерона.

При частич­ной замене мож­но при­ме­нять три типа сва­роч­ных соединений:

Соеди­не­ние встык со вставкой

Соеди­не­ние встык со встав­кой, с при­ва­ри­ва­ни­ем встав­ки через отверстия.

Соеди­не­ние встык со встав­кой дела­ет­ся так­же как и про­стое соеди­не­ние встык, кро­ме нали­чия встав­ки, кото­рая под­хо­дит по фор­ме к соеди­не­нию. Встав­ка обыч­но при­ва­ри­ва­ет­ся точ­ка­ми к остат­кам лон­же­ро­на. Встав­ка долж­на быть раз­ме­ром 50–75 мм. Отвер­стия высвер­ли­ва­ют­ся на 1–1.5 см от кра­ёв. Важ­но оста­вить зазор рав­ный 1–2 тол­щи­ны сва­ри­ва­е­мо­го метал­ла для нор­маль­но­го про­ник­но­ве­ния рас­плав­лен­но­го металла.

Если встав­ка состо­ит из несколь­ких частей, то нуж­но точ­ка­ми при­ва­рить эти части меж­ду собой.

Голый металл вста­вок нуж­но обра­бо­тать при помо­щи сва­роч­но­го грунта.

Соеди­не­ние внахлёст

Соеди­не­ние вна­хлёст, с пред­ва­ри­тель­ной под­го­тов­кой кра­ёв остат­ка ста­ро­го лонжерона.

Что­бы достиг­нуть пра­виль­но­го нахлё­ста, нуж­но сде­лать акку­рат­ные сре­зы по углам. Сре­зы не долж­ны пре­вы­шать 6.4 мм. Далее края немно­го заги­ба­ют­ся, что­бы новая часть лон­же­ро­на смог­ла “надеть­ся” сверху.

Приваривание

При при­ва­ри­ва­нии лон­же­ро­на долж­но быть такое же коли­че­ство точек, сколь­ко было точек кон­такт­ной свар­ки. Боль­ше или мень­ше точек свар­ки может осла­бить или уси­лить креп­ле­ние лон­же­ро­на. Изме­нят­ся харак­те­ри­сти­ки лон­же­ро­на при аварии.

Нуж­но исполь­зо­вать тех­ни­ку кон­тро­ля избы­точ­но­го теп­ла при свар­ке, такую как свар­ка стеж­ка­ми через интер­вал. При­ва­ри­ва­ние про­из­во­дит­ся стеж­ка­ми по 1.5 – 2.5 мм, что­бы мини­ми­зи­ро­вать теп­ло­вую дефор­ма­цию метал­ла и его ослаб­ле­ние. В ито­ге шов дол­жен полу­чить­ся герметичным.

Если буде­те исполь­зо­вать кон­такт­ную свар­ку, то нико­гда не при­ва­ри­вай­те в тех же точ­ках, кото­рые были высвер­ле­ны, так как там очень тон­кий металл.

После всех выше пере­чис­лен­ных работ, обя­за­тель­но сде­лать раз­вал схож­де­ние колес.
